Организовано серийное производство воздухораспределителей УДВ с. 5.904-31

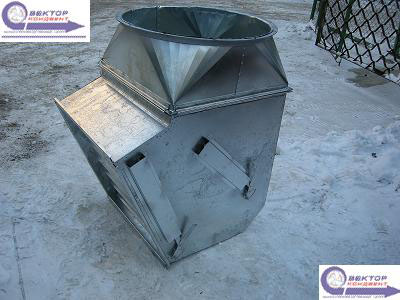

В связи с многочисленными просьбами и заявками на оборудование от металлургических комбинатов, стекольных и керамических заводов, компания НПЦ Вектор-Кондвент с декабря месяца начала серийное производство унифицированных душирующих воздухораспределителей УДВ с. 5.904-31, которые применяются для воздушного душирования с подачей воздуха на места постоянного пребывания работающих людей. Унифицированные душирующие воздухораспределители УДВв-1 УДВн-1 do = 450 мм, 400х400 мм, 0,17 м2, 39,2кг/49,2кг , УВДв-2 УДВн-2 do = 630 мм, 600х600 мм, 0,38 м2, 67кг /80,1кг, УДВв-3 УДВн-3 do = 900 мм, 800х800 мм,0,68 м2, 109кг/129,7 кг применяются для воздушного душирования с подачей воздуха на места постоянного пребывания работающих людей. Они разработаны в 12-и вариантах в следующих исполнениях: нижний подвод воздуха без увлажнения УДВн и с увлажнением УДВун; верхний подвод воздуха без увлажнения УДВв и с увлажнением УДВув. Воздухораспределитель состоит из корпуса, внутри которого расположены поворотные направляющие лопатки и устройство, обеспечивающее кинематическую связь блока лопаток с направляющей решеткой. Изменение направления душирующей струи в горизонтальной плоскости осуществляется поворотом воздухораспределителя, для чего он устанавливается на шарнирном фланцевом соединении. В вертикальной плоскости направление струи можно изменять от горизонтального положения до угла 45° вниз поворотом направляющей решетки. Поворот решетки фиксируется в любом положении. Для увлажнения воздуха на направляющей решетке устанавливают форсунки с пневматическим распылением воды, которые могут перемещаться как по вертикали, так и по горизонтали направляющей решетки, тем самым создавая оптимальные условия для увлажнения. Для увлажнения подаваемого воздуха на направляющей решетке устанавливаются форсунки ФП-1 с пневматическим распылением воды. С вводом в действие серии 5.904-31 исключаются из числа действующих рабочие чертежи серий 4.904-22 «Патрубки поворотные душирующие типа ППД» и с.4.904-36 «Патрубки душирующие с увлажнением и без увлажнения воздуха». Коэффициент затухания осевой скорости патрубков находится в пределах до 6,0, а коэффициенты затухания осевой избыточной температуры до 4,9. Расчетная площадь выхода воздуха: от 0,17 м2 до 0,68 м2. Габариты патрубков без увлажнения с верхним и нижним подводом: от 450х770х723 мм до 900х11310х1340 мм, масса: от 39.2 кг до 109 кг., масса с увлажнением: от 49,2 кг до 129,7 кг. Срок изготовления 2-4 недели.
